KJ453煤礦壓力監測系統

礦山壓力監測系統又叫做礦山壓力及頂板離層監測系統，主要用于實時、在線監測液壓支架工作阻力、立柱伸縮量、超前支承壓力、煤柱應力、錨桿（索）載荷、巷道變形量及人員定位和管理等。

產品特點：實時監測壓力，測量精度高，異常自動報警

傳感器采用GFSK無線網絡技術進行無線自組網通訊，內嵌mesh協議。

獲取產品報價

158-6236-0173

撥打全國熱線了解更多

產品詳情
產品參數
工程案例
相關產品

1、系統內傳感器采用GFSK無線網絡技術進行無線自組網通訊，內嵌mesh協議，無線組件可自動偵測選擇信道路由。

2、各無線傳感器檢測相應數據信息，然后根據路由協議將數據傳送給網絡內的無線數據分站。網絡內各傳感器之間可以自由通訊路由傳輸數據。

3、當網絡內某個無線傳感器出現故障，其他傳感器可以進行網絡自組織，選擇另外的傳輸鏈路，保證無線網絡通訊的可靠性。

性能特點

實時全面壓力監測

實時、無線監測綜采支架工作阻力、巷道圍巖和頂板的松動離層量、錨桿/錨索工作載荷、超前支撐應力及單體支護工作阻力等礦壓參數，為礦井安全生產提供依據。

異常情況自動報警

當監控礦井下支架、頂板、錨桿等壓力或工作載荷出現異常，或者井下相關設備運行狀態出現異常時，系統自動報警，以及時解決問題。

運行穩定可靠

系統無線組件可自動偵測選擇信道路由，當網絡內某個無線傳感器出現故障，其他傳感器可以進行網絡自組織，保證通訊可靠、系統穩定運行。

數據可視化分析

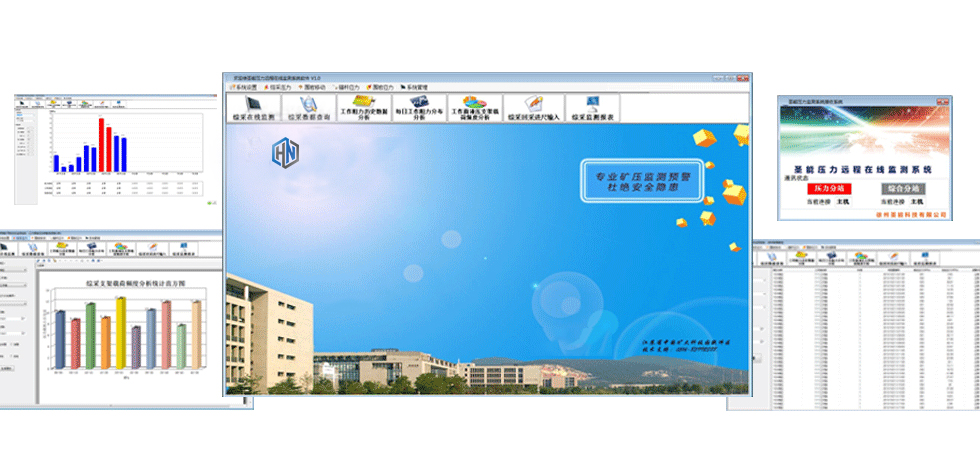

監測時自動記錄數據，并進行綜合化專業分析，歷史數據進行查詢或報表輸出，為異常問題追溯、改進系統等提供強有力的數據支持。

工作原理

綜合數據監測系統主要由地面中心站監控主機和軟件、通訊適配器、通訊電纜或光纜、礦用隔爆兼本質安全型電源箱、井下監控基站、無線數據收發機、礦用本安型數字壓力計、圍巖移動傳感器、錨桿錨索應力數字壓力計、鉆孔數字壓力計及防雷柵等單元構成。

監控軟件對數據進行處理、顯示并進行打印，通訊適配器通過接口與監控主機相連接；電源箱為井下監控基站提供本質安全型電源；井下監控基站與收發機進行無線雙向通訊，并將采集到的數據進行處理后通過傳輸線路上傳到地面中心站；監測數據通過無線模塊傳送到無線收

產品參數

環境溫度	相對濕度	溫度變化率	大氣壓力	使用場合
0℃~40℃	不大于95%（+25℃）	小于10℃/h	80kPa~106kPa	無顯著振動和沖擊的場合；煤礦井下含瓦斯等爆炸性氣體但無腐蝕性氣體的環境

備注：以上所有精度參數均為輸送機條件理想狀態下數據。而很多客戶現場現場輸送機條件并不理想，但昊諾一直恪守技術尊嚴，絕不虛標精度參數，以引領行業正規發展為己任。*若常規系列產品精度不能滿足您的需求，請選昊諾中高端產品。
